顏料的分散性能對著色有著非常重要的意義。對于著色顏料而言，最重要的性能就是著色力和遮蓋力。一般而言，顏料的分散性越好，其著色力和遮蓋力越高，原因在于顏料對制品的著色和遮蓋都是通過其表面與光線的復雜作用而達成，分散性好，比表面積大，對光線的作用就強，著色制品的外觀就會顯得均勻、細膩，色斑少，色差小。

氧化鐵顏料廣泛的使用于建筑、涂料、油墨、醫(yī)用等很多行業(yè)，在測試粒徑過程中，由于顆粒之間存在靜電引力和分子引力，相互間容易產(chǎn)品吸附及團聚現(xiàn)象，從而導致測試過程中較難分散均勻，使得測試的結(jié)果不精確或不穩(wěn)定，因此需要加入合適的氧化鐵分散劑才能達到最好的效果。

一、氧化鐵顏料分散實驗

（1）助劑與原料

氧化鐵紅黃顏料、無水乙醇、六偏磷酸鈉、十二烷基苯磺酸鈉、十二烷基硫酸鈉、澳達分散劑AD8305、激光粒度儀（馬爾文3000），優(yōu)先測試顏料分散劑與氧化鐵黃顏料之間的相容性及化學穩(wěn)定性。

（2）實驗過程

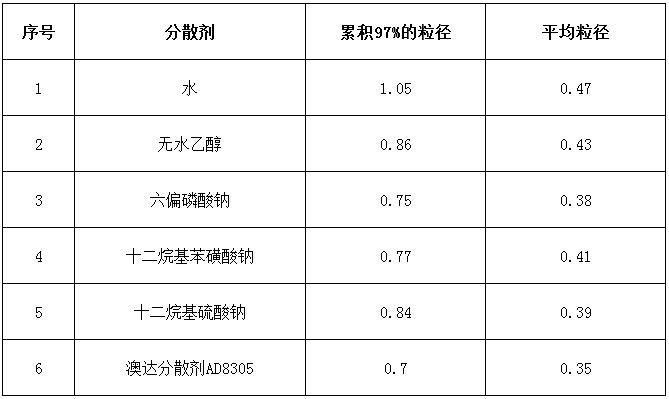

在配相同濃度的氧化鐵漿料，分別加入無水乙醇、六偏磷酸鈉、十二烷基苯磺酸鈉、十二烷基硫酸鈉、澳達分散劑AD8305等四類分散劑，均勻攪拌10分鐘后，放到砂磨機研磨，研磨時間均為30分鐘，PH值在6-7之間，通過在研磨過程中，分別通過激光粒度儀檢測氧化鐵黃的分散性比較，如下圖。

從上圖可以看出，澳達顏料分散劑AD8305的分散效果是各種分散劑中最佳的，其很好的改善了顆粒產(chǎn)生的團聚及分子間引力作用，使顏料在測試過程中達到最好的測試狀態(tài)。

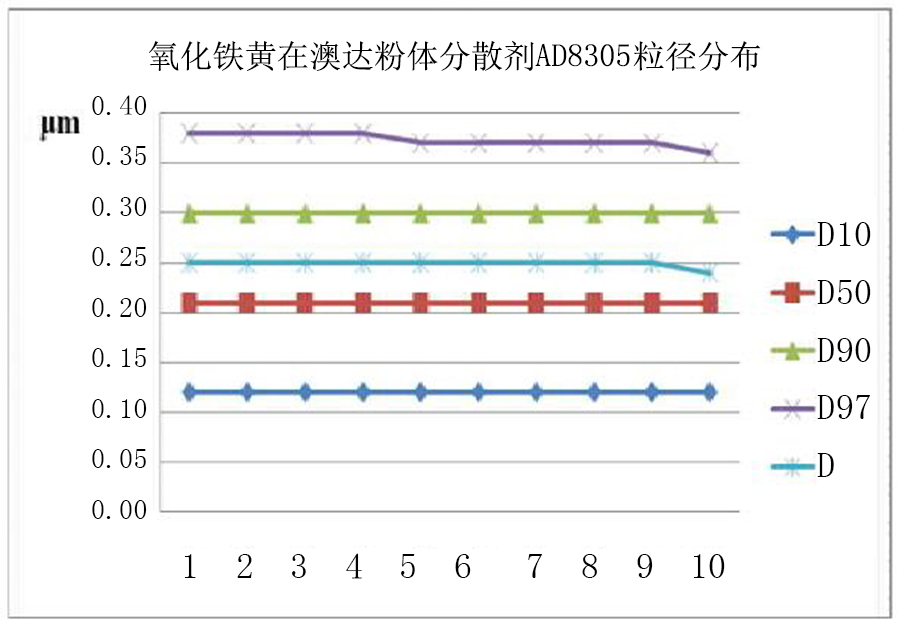

如上圖，在澳達分散劑AD8305的累積粒徑波動不明顯，這是分散劑將團聚體打開，達到均勻分散的效果。

（點擊圖片查看更多）

綜上所述，顏料由于分子間存在團聚現(xiàn)象，從而使得在水中的分散性受到了一定的阻礙通過通過一定比例的分散劑可以增加顏料的親水力，打開團聚的分子團，使測試的粒徑結(jié)果更加穩(wěn)定，更精確。通過對無水乙醇、六偏磷酸鈉、十二烷基苯磺酸鈉、十二烷基硫酸鈉、澳達分散劑AD8305，澳達顏料分散劑AD8305在研磨過程中對氧化鐵黃顏料分散性以及穩(wěn)定性能是最佳的。

內(nèi)容原創(chuàng)作者：澳達   原創(chuàng)內(nèi)容鏈接：http://www.souqixxw.cn/607.html，轉(zhuǎn)載請注明出處
